在新型储能技术路线中，以全钒液流电池为代表的液流电池储能技术本质安全、可灵活部署，成为长时储能技术的首选电化学储能技术路线。然而，受制于钒资源释放量，现阶段全钒液流电池产业化发展面临成本高这一问题。因此，研发低成本液流电池新体系新技术，是解决现阶段液流电池产业化发展瓶颈的途径。

近期，中国科学院金属研究所腐蚀电化学课题组在新型低成本铁基液流电池储能技术研究领域取得进展。科研人员在前期全铁液流电池研究的基础上，以铁负极氧化还原反应可逆性为切入点，先后通过电极界面缺陷设计和极性溶剂调，实现了充放电过程中铁单质在电极纤维表面的均匀沉积和溶解，并进一步通过弱化水合氢键网络作用，实现了-20℃低温条件下电解液不凝固及电池稳定运行。

全铁液流电池以低成本氯化亚铁作为活性物质，避免了正负极交叉污染。而受到铁负极Fe²⁺/Fe电化学反应可逆性差的制约，全铁液流电池的现有性能无法满足应用要求。为此，该工作在电极界面进行金属刻蚀处理，使得电极纤维表面富含缺陷结构，调控了Fe²⁺离子在电极界面的沉积反应成核特性，促进了铁沉积反应均一性及氧化还原反应动力学，并利用理论计算和仿真分析揭示了Fe²⁺在碳缺陷处的杂化作用增强机制及铁沉积过程演化规律。组装的全铁液流电池实现了80 mW cm^-2的功率密度和250圈循环99%的电流效率，且循环稳定性有效提升了10倍。这证明了电极界面优化设计可有效提升铁负极性能，为实现全铁液流电池高效稳定运行提供了新途径。相关成果以Surface Engineered Carbon Felt toward Highly Reversible Fe Anode for All-Iron Flow Batteries为题，发表在Chemical Engineering Journal（2024, 487, 150592）上。

电极设计策略提升了全铁液流电池的循环性能指标。而受到水系电解液0℃凝固的制约，全铁液流电池在高寒地区的低温运行难以实现。弱化水分子间相互作用、降低电解液凝固点，是解决上述问题的途径。科研人员在溶液中引入极性溶剂，利用极性分子与氢键相互作用，弱化了溶液的水合氢键网络，将电解液凝固点有效降低到-20℃以下，协同提升了铁负极电化学可逆性，实现了全电池在-20℃低温条件下100小时稳定运行。这为宽温域全铁液流电池技术产业化开发与应用推广奠定了技术基础。相关成果以A Universal Additive Design Strategy to Modulate Solvation Structure and Hydrogen Bond Network toward Highly Reversible Fe Anode for Low-Temperature All-Iron Flow Batteries为题，发表在Small（2024, 20, 2307354）上。

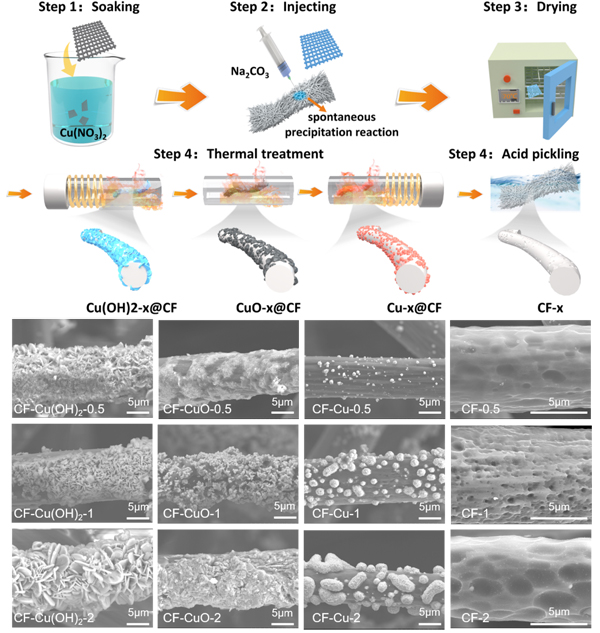

电极制备机理与形貌表征

版权与免责声明
【1】本网站凡注明“学会秘书处”的所有作品，版权均属于四川省金属学会所有，未经书面授权，任何媒体、网站或个人不得转载、摘编或利用其它方式使用上述作品。已经本网站协议授权的媒体或网站，应在授权范围内使用上述作品，并注明“来源：四川省金属学会”。违者本网站将追究其相关法律责任。
【2】本网站凡注明“来源：XXX（非学会秘书处）”的作品，均转载自其它媒体，登载此作品出于传递更多信息之目的，不代表学会观点或证实其描述，不对其真实性负责。作品内容仅供参考，如转载稿件涉及版权等问题，请在两周内来电或来函与四川省金属学会联系。
